LED лампа вместо галогенки 2

Как-то раз я писал о своих потугах по замене 20-ваттной галогенки на светодиодную лампочку. Тогда у меня ничего не получилось, точнее получилось неважно, слишком "холодно" и неприятно.

Все никак не доходили руки написать о том, что я все-таки сделал одну успешную светодиодную лампочку. Продолжая поиски на Dealextreme я нашел одноваттные Warm White лампочки на 12 вольт с цветовой температурой в 3500К. Помня свои предыдущие "успехи" я купил сразу 3 лампочки и решил из трех сделать одну, но сразу на 3,5Вт и более 300 лм. Лампочки были такие:



В то время ikaktys настраивал свежекупленную CNC-машину и я попросил его выгравировать мне парочку плат. Получилось просто идеально:

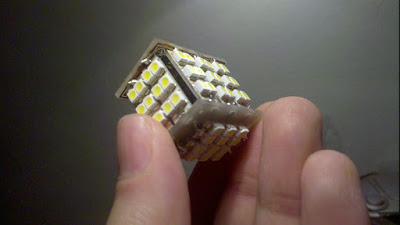

Посидев полчаса с паяльником и разобрав лампочки на части, я собрал вот такое чудо:





Чудо сделано из двух плат, между которыми впаяны плашки от китайских лампочек. Светится от переменного тока, приходящего с трансформатора от галогенок. По моим наблюдениям там дико искаженная синусоида, но на глаз не видно. Теперь угадываем, где светодиодная лампочка :)





Итоги таковы: 3,5Вт теплого белого света как замена 20Вт галогенки за примерно 9 евро. В общем, окупится примерно через 2 года...
Tags: dealextreme, led, Очумелые ручки
