Купил у китайцев датчик дыма с радиопередатчиком на 433МГц. Когда датчик срабатывает, передатчик начинает передавать свой идентификатор до тек пор, пока его не выключат или дым не кончится.

По наивности своей я ожидал чуть больше функционала. Мне не хватает следующего:

1. Было бы неплохо, если бы передатчик раз в определенное время, скажем раз в те же 40 секунд, когда датчик мигает контрольным светодиодом, передавал свой идентификатор. Типа "я тут, я жив".

2. Было бы неплохо, если бы передатчик в своих посылках передавал сигнал разряда батареи за несколько дней до того, как он начнет пищать каждые 40 секунд.

Если бы эти функции были бы реализованы, было бы круто.

Работоспособность передатчика я протестил, приняв сигнал на ардуине приемником XY-MK-5V. Сигнал слабоват, через стену без антенны не протянул, надо делать спиральку.

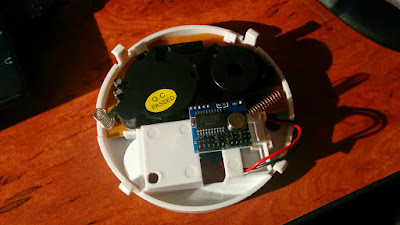

Конечно же, вытащил электронику.

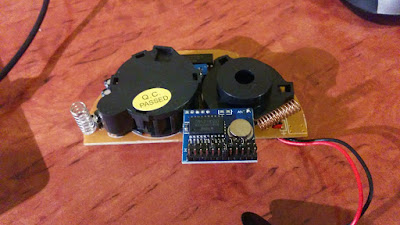

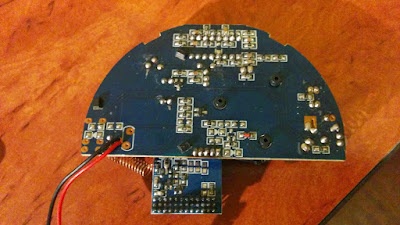

На большой плате, похоже, более или менее стандартная схема датчика на CS2105. На мелкой - передатчик на CS5211. Код выставляется полностью перемычками, все 12 бит. Судя по всему, передатчик тупо включается сигналом с вывода 7 микросхемы, которым эти чипы сигнализируют срабатывание.

Как бы, не теряя сильно емкость и без того дохлой батареи, доделать то, что я хочу?.. Есть только очень слабые идеи, например, прицепиться к светодиоду.

Упд:
1. Тут идея простая - повесить параллельно мигающему светодиоду светодиод оптрона. Транзистором оптрона подавать сигнал на ИС педератчика, чтобы посылал. На стороне приема не реагировать на короткие посылки, реагировать только на приходящие подряд 10-12 штук.
2. И тут тоже простая. Взять nanopower-компаратор, что-то типа LTC1440. Выход компаратора повесить на один из адресных входов CS5211. Тем самым, можно даже настроить порог срабатывания. Компаратору же нужно 2-3мкА, что батарею, вроде, не должно сильно расстроить.

Упд2:
CS5211 - полный аналог PT2272. На него даташит гуглится без проблем.
CS2105 - полный аналог MC145010. Та же фигня.
Tags: Китайцы, Очумелые ручки, Электроника
